摘要：針對目前TEC半導體制冷器溫控裝置對高精度、模塊化、可編程和遠程控制等方面的技術需求，本文提出了一種高性價比的解決方案。解決方案的具體內容是采用模塊式結構，以24位AD和16位DA超高精度PID控制器作為基礎單元，采用分立模塊式電源驅動器。此解決方案可根據不同應用場景選擇不同功率的電源驅動器，配合帶有通訊功能的PID控制器可實現靈活的組合和應用，并配合隨機軟件可以方便快捷的進行可編程溫度控制。
~~~~~~~~~~~~~~~~~~~

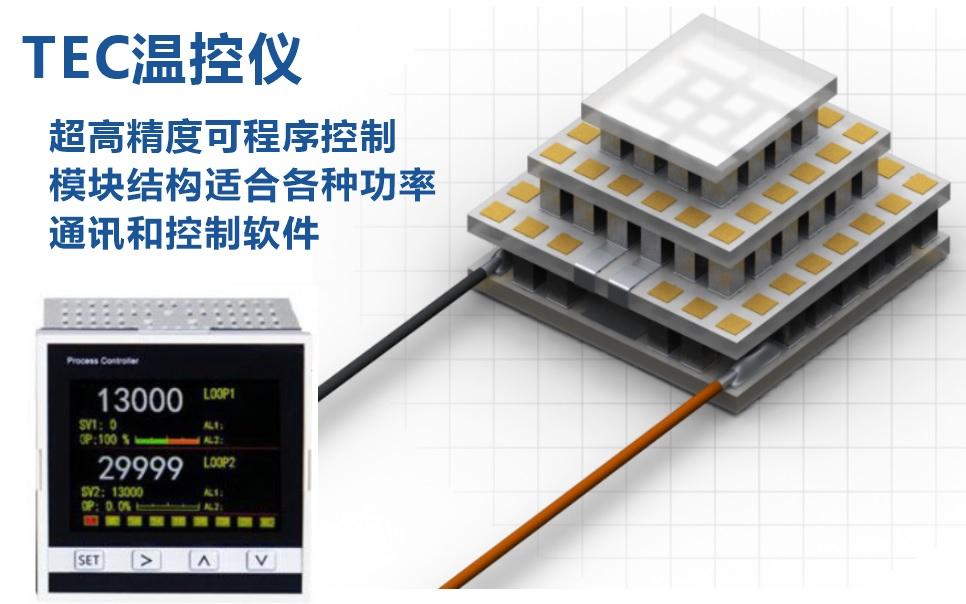

一、問題的提出TEC半導體致冷器（Thermo Electric Cooler）是一種利用半導體材料的珀?duì)柼麘?yīng)制成的可在-60~100℃范圍實現制冷和加熱功能的器件。在TEC的具體控溫應用中，目前普遍采用了兩種形式的溫度控制裝置：
（1）采用專用TEC控制芯片加外圍電路的定點溫控模塊或溫控器。這種TEC溫控器的功能有限，無論在控制精度和加熱制冷功率都比較低，而且無法滿足可編程的程序自動控制，很多不具備PID參數自整定功能，但優勢是價格低廉。
（2）采用具有正反作用（加熱和制冷）功能的通用型PID控制器，結合電源驅動器，構成的TEC溫度控制儀器。盡管這些價格昂貴的TEC控制儀器具有可編程和PID參數自整定的強大功能，但這些通用型PID控制器的AD和DA位數普遍偏低，大多為12和14位，極少有16位和24位，而且基本沒有配套的計算機控制軟件，很多程序控制還需要軟件編寫才能實施。
目前TEC溫控系統的應用十分廣泛，所以對TEC溫控系統普遍有以下幾方面的要求：
（1）具有較高的控制精度，AD位數好是24位，DA位數為16位，并采用雙精度浮點運算和小輸出百分比可以達到0.01%。
（2）可編程程序控制功能，除了任意設定點溫度控制之外，還需具備可按照設定折線和冷熱周期變化進行控制的功能。
（3）模塊式結構，即PID控制器與電源驅動器是分立結構。這樣即可用超高精度PID控制器作為基本配置，根據不同的制冷/加熱對象選配不同功率的電源驅動器，由此使得TEC溫控系統的搭建更合理、便捷和高性價比。
（4）具有功能強大的隨機軟件，通過隨機軟件在計算機上實現溫度變化程序設定，并對溫度變化過程進行采集、顯示、記錄和存儲。
（5）具有與上位機通訊功能，通訊采用標準協議，上位機可與之通訊并對TEC溫控儀進行訪問和遠程控制。
針對上述對TEC溫控裝置的技術要求，本文提出了一種高性價比的解決方案。解決方案的具體內容是采用模塊式結構，以24位AD和16位DA超高精度PID控制器作為基礎單元，采用分立模塊式電源驅動器。此解決方案可根據不同應用場景選擇不同功率的電源驅動器，配合PID控制器可實現靈活的組合和應用，并配合隨機軟件可以方便快捷的進行可編程溫度控制。
二、解決方案解決方案的技術路線是采用模塊式結構，即將PID控制器與電源驅動器拆分為獨立結構，以超高精度PID控制器作為基礎單元，電源驅動器可根據實際應用場景的功率要求進行選擇。解決方案的結構如圖1所示。

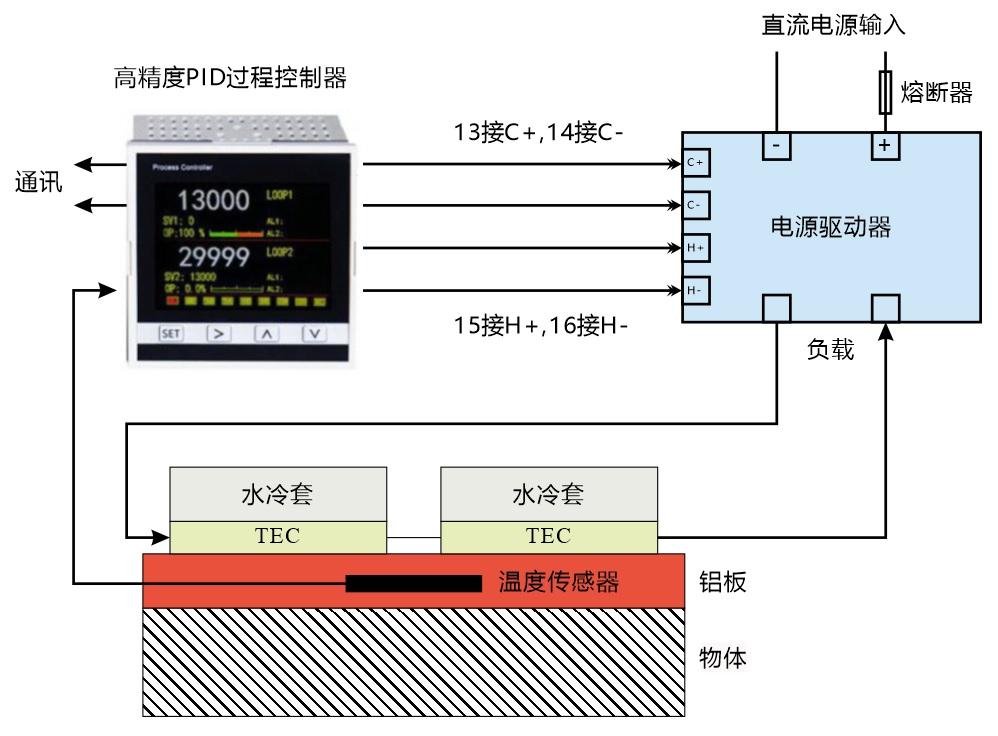

圖1 分立式TEC半導體制冷器多功能控制裝置解決方案結構示意圖
如圖1所示，解決方案描述了一個典型TEC制冷器溫度控制系統的整體結構。整體結構有三部分組成，分別是PID控制器、電源驅動器和TEC模組。此整體結構結合溫度傳感器和外置直流電源組成閉環控制回路，可實現TEC模組溫度快速和高精度的程序控制。三部分具體描述如下：
（1）超高精度PID控制器：此PID控制器是一臺具有分程控制功能的超高精度過程調節器，分程功能可實現不能區間的控制，自然可以實現TEC模組制冷/加熱的分程控制。此控制器采用了24位AD和16位DA，是目前國際上精度篙的工業用PID控制器，特別是采用了雙精度浮點運算，使得小輸出百分比可以達到0.01%，這適用于超高精度的控制。另外此控制器具有無超調PID控制和PID參數自整定功能，并具有標準的MODBUS通訊協議?？刂破髯詭Э刂栖浖?，計算機可通過軟件進行各種參數和控制程序設置，可顯示和存儲整個控制過程的設定、測量和輸出三個參數的變化曲線。
（2）電源驅動器：電源驅動器作為TEC模組的驅動裝置，可根據PID控制信號自動進行制冷和加熱功能切換，具有一系列不同的功率可供選擇，基本可滿足任何TEC模組功率的需要。
（3）TEC模組：TEC模組是具體的制冷加熱執行機構，可根據實際對象進行TEC片的串聯或并聯組合。TEC模組還包括風冷或水冷套件以及溫度傳感器，溫度傳感器可根據實際控制精度和響應速度要求選擇熱電偶、鉑電阻或熱敏電阻。
總之，本文所述的解決方案極大便利了各種TEC半導體致冷器自動溫度控制應用，既能溫度控制的高精度，又能提供使用的靈活性和便捷性，關鍵是此解決方案具有很高的性價比。
